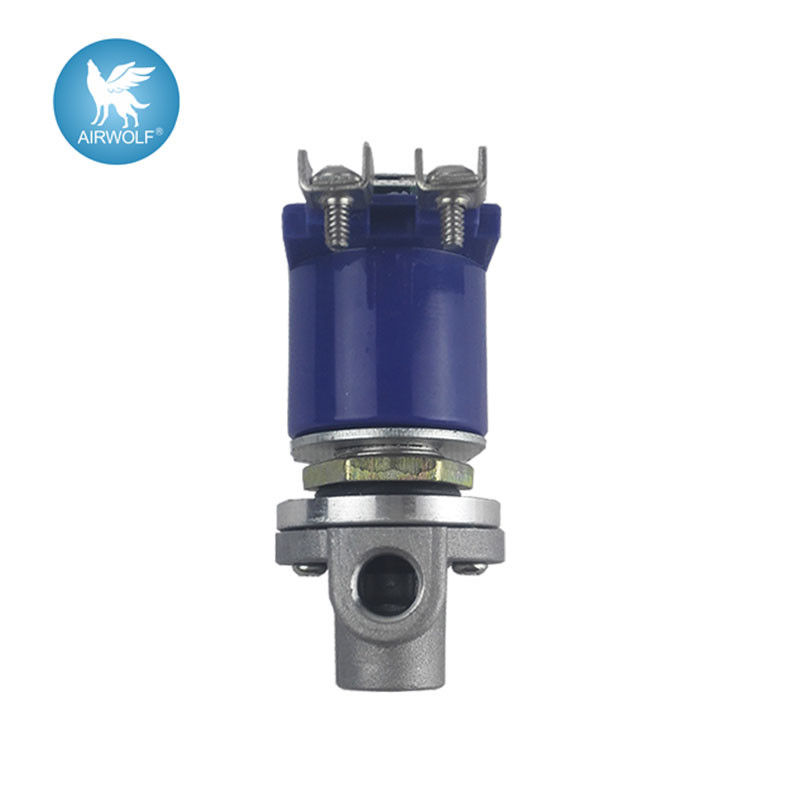

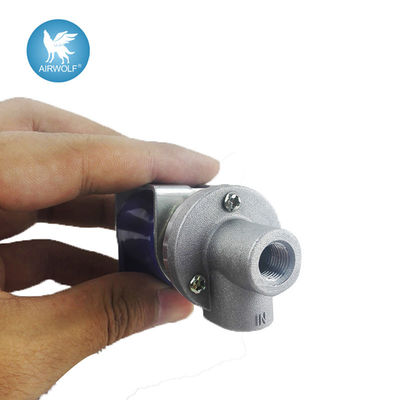

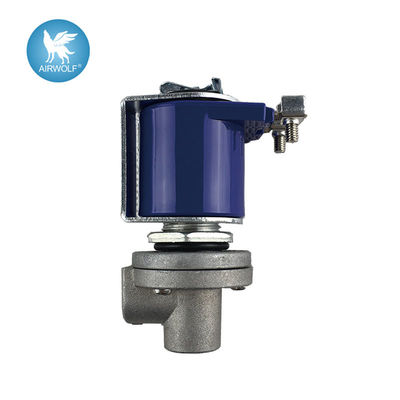

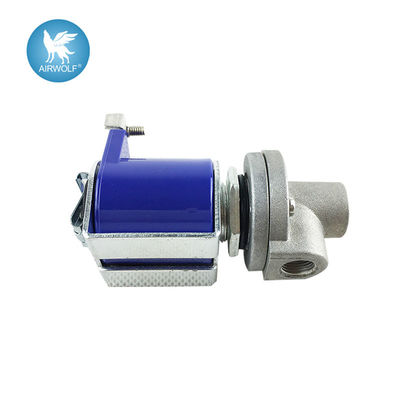

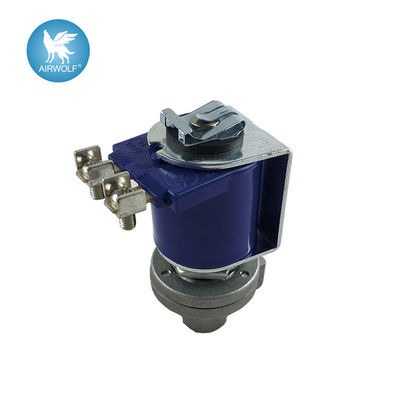

DC12V, DC24V RCA3D2 원격 조종사 제어 펄스 제트 밸브 1/8 ′′ 고이엔 펄스 밸브에 대한 스피드 연결

DC12V, DC24V RCA3D2 원격 조종사 제어 펄스 제트 밸브 1/8 ′′ 고이엔 펄스 밸브에 대한 스피드 연결

원격 파일럿 전자기 파일럿 밸브 RCA3D2 먼지 수집 밸브를 제어

다음 용도로 적합합니다.

모든 먼지 수집 대막 밸브.

건축물

시체: 알루미늄 (디?? cast)

펠러 304SS

장갑:430FR SS

밀봉: 니트릴

록넛: 경미제철 진크 비화화

나사: 302 SS

클립: 가벼운 강철 (포화)

운영

추천

시간 범위:50-500ms

권장 시간

펄스 사이: 1분 이상

기능성
파일럿 밸브의 주요 역할은 주요 기구 상단에서 압력 공기를 배출하는 것입니다.
역동 진동 대막 밸브, 원격 장착 위치
흐름 성능
파일럿 밸브 구멍: 5mm (3/16 ") 흐름 성능: 0.68 Cv /.58 kV
압력 범위
최대 작업 압력: 860 kPa (125 psi)
권장 작업 압력:760 kPa (110 psi)
최소 작업 압력: 30 kPa (5 psi)
온도 등급
작업 온도 범위: -40 °C ~ 80 °C (-40 °F ~ 176 °F)
유체 매체
건조한 공기 또는 무활성 가스

설치
패널의 파일럿 장착 구멍을 Ø19.3/19.4 (Ø0.760) 로 준비하십시오. 패널 두께는 1.5mm (0.062) 를 초과해야합니다.
o 반지는 매듭을 단단히 하기 전에 위치 합니다. 바람직 한 것은, 위에 전자기기를 가진 파일럿 밸브를 설치 합니다.
작동, 공급 전압은 -10% 및 +15%의 등급 전자기 전압 내에 있는지 확인합니다.
부품)

부품:

K0380 교체 봉쇄, 장갑, 스프링 및 펠룰 키트

K0384 플루오라우머의 위와 같이

도면 및 크기:
