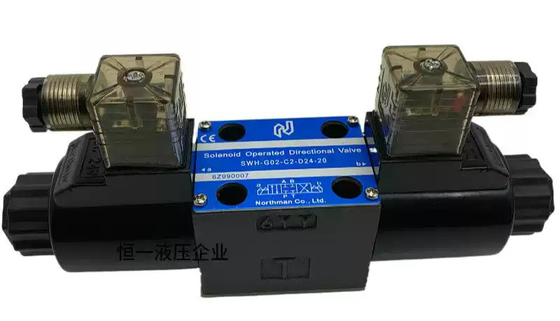

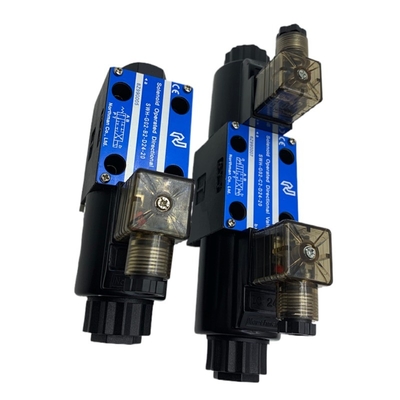

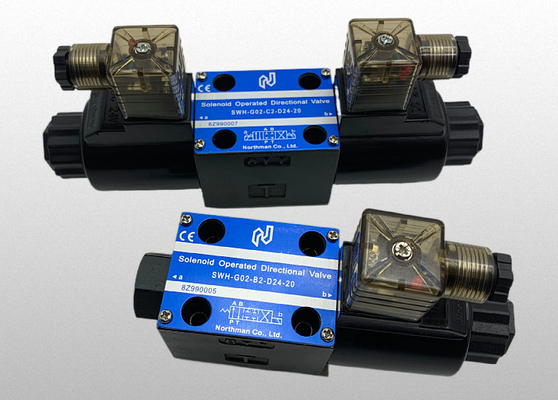

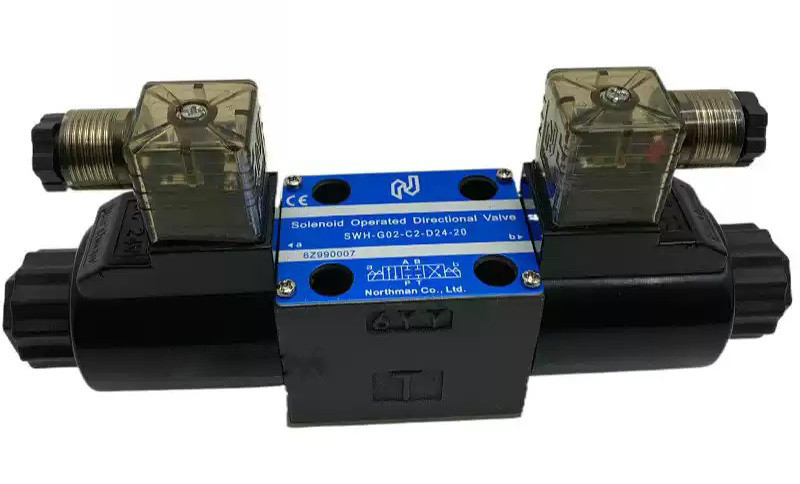

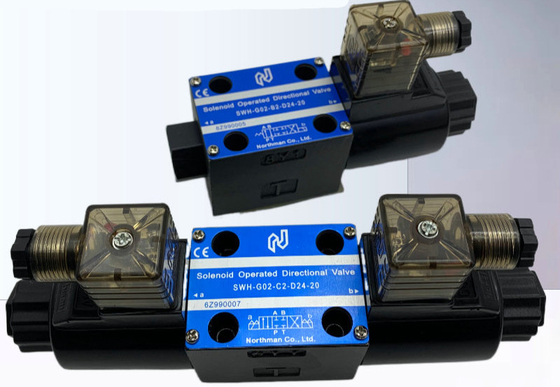

노스맨 SWH-G02 수압 전자기 조작 방향 제어 밸브

Northman SWH-G02 Hydraulic Solenoid Operated Directional Control Valve

제품 상세 정보:

원래 장소:	중국 대만
브랜드 이름:	Northman
모델 번호:	SWH-G02-B2 SWH-G02-C2 SWH-G02-C3 SWH-G02-C4 SWH-G02-C6 SWH-G02-D2

결제 및 배송 조건:

최소 주문 수량:	1
가격:	35-55USD
포장 세부 사항:	폴리 백, 상자, 상자, 팔레트
배달 시간:	3-12근무일
지불 조건:	전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력:	1주일에 500 Pcs

접촉

상세 제품 설명

전압:	DC24V AC220V	최대 작동 압력:	310바(4500PSI)
시체 재료:	탄소 강철	유동률:	30LPM(8GPM)
매끄러움:	35 cSt ((175 SSU)	내전압:	1500v/초
보호 클래스:	IP65	온도 범위:	-25°C ~ +90°C(-13°F ~ +194°F)
유압유:	미네랄 오일, 점도 10 - 400 cST	권장 여과:	25미크론
강조하다:	수압 전자기 작동 방향 제어 밸브 , 노스맨 방향 밸브 전자기

노스맨 SWH-G02 시리즈 수압 전자기 작동 방향 제어 밸브

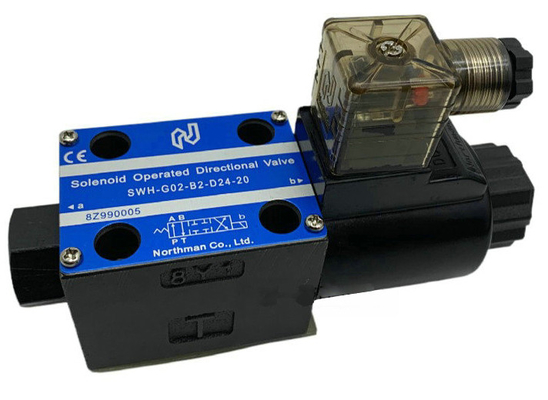

SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2

특징

• 펌프는 오일 시스템에서 작동합니다. 충격은 완화되고 소음이 감소하고 소레노이드 수명이 증가합니다.

• 젖은 펌프 전극은 펌프 봉쇄를 제거하므로 봉쇄 마모 또는 누출이 없으므로 밸브 수명이 길어집니다.

• 최대 단열 성질을 위해 폼 스필, 습기와 더미에 저항합니다.

• 플러그인 전자기기, 유지보수를 용이하게 합니다.

• 모든 스롤과 바디는 교환이 가능하여 유지보수를 단순화합니다.

• 신호등 및 볼트 키트가 표준입니다.

• 고압, 높은 유동량, 낮은 압력 하락

• 특수 설계 된 균형 잡힌 스풀은 최대 신뢰성 및 긴 수명을 위해 적절한 이동 힘을 허용합니다.

• 방화 유체 를 위한 비톤 밀봉 키트 가 있다.

최대 작동 압력: 310 BAR (4500 PSI)

명명 흐름 용량: 63 LPM (16.8 GPM) MAX - 스풀 종류에 따라 달라집니다.

최대 탱크 라인 역압: 138 BAR (2000 PSI)

최대 작동 주파수: 300 CPM

권장 필터링: 25 미크론

수압 액체: 미네랄 오일, 점도 10 - 400 cST

온도 범위: -25°C ~ +90°C (-13°F ~ +194°F)

기술 자료:

• 솔레노이드는 코일의 명소 전압의 -10%에서 +10%에서 사용할 수 있습니다.

• 전압 1500v/초를 견딜 수 있습니다.

• 100mQ 이상의 단열 저항

• IP65 등급에 부합 합니다

• 전환 동작을 위해 약 0.1초의 순간 신호가 필요합니다.

부속품:

• 장착 볼트 키트는 밸브 소켓 헤드 캡 나선과 함께 제공됩니다.

(#10-24UNCx1-3/4"L 4 pcs) 가축을 50-70 kgf-cm (43.3-60.6 lb-in) 로 가축을 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축으로 가축된다.

• 오 링 AS568-012 4개

압력 하락 및 성능 곡선

테스트 시스템

1밸브 테스트

2펌프

3압력 센서

4흐름 센서

5구제 밸브

6가속 밸브

테스트 시스템

1밸브 테스트

2펌프

3압력 센서

4흐름 센서

5구제 밸브

6가속 밸브

시험 조건

압력: 138 BAR (2000PSI)

흐름 속도: 30 LPM ((8 GPM)

점착성: 35 cSt ((175 SSU)

특징

• 급증 전압을 억제합니다.

• 릴레이 접촉자 사이의 불꽃을 제거합니다.

• 릴레이 접촉의 수명을 연장합니다.

효과

• 제어 릴레의 신뢰성을 향상시킵니다.

• 기존 릴레의 수명을 연장합니다.

• 소형 릴레이로 작동 할 수 있습니다.

• RAC 직렬기 내장형 DC 모델은 제어 릴레 접촉에서 불꽃을 제거합니다. PLC (프로그램 가능한 논리 제어기) 로 직접 작동 할 수 있습니다.

노스맨 SWH-G02 수압 전자기 조작 방향 제어 밸브

모델 및 무게
모델	무게	모델	무게
모델	kg ((lb)	모델	kg ((lb)
SWH-G02-C -A-10-*	1.9(4.18)	SWH-G02-C -A *-20-	1.9(4.18)
SWH-G02-B - A-10-*	1.6 ((3.52)	SWH-G02-B- A*-20-	1.5(3.3)
SWH-G02-C- D/R-10-*	2.0(4.4)	SWH-G02-C - D/R *20-	2.0(4.4)
SWH-G02-B- D/R-10-**	1.6 ((3.52)	SWH-G02-B - D/R *-20-	1.6 ((3.52)
SWH-G02-D - A -10-*	1.9(4.18)	SWH-G02-D- A *-20-	1.9(4.18)
SWH-G02-D-D/R -10-*	1.9(4.18)	SWH-G02-D - D/R * -20-	1.9(4.18)
