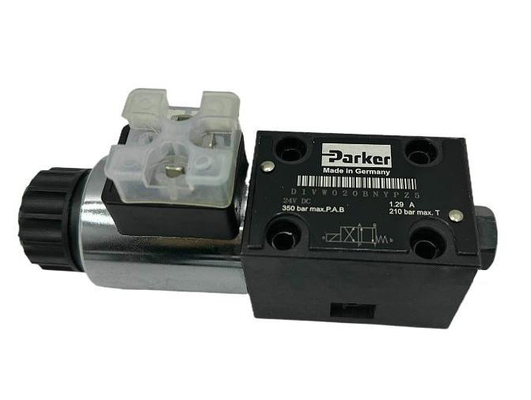

파커 D1VW004 수압 전자기 방향 제어 밸브 DC24V

파커 D1VW004 수압 전자기 방향 제어 밸브

일반 설명
시리즈 D1VW 방향 제어 밸브는 높은 성능, 4 챔버, 직접 작동, 습기
장착기 전자기 제어, 3방향 또는 4방향 밸브
그들은 2 또는 3 위치에서 사용할 수 있으며 NFPAs D03, CETOP 3 장착 패턴에 적합합니다.

특징:
1- 부드러운 전환이 가능합니다.
2.19 표준 스풀 스타일 사용 가능 (다른 스풀에 대해서는 ¥ 공장 참조).
3- 비례적인 스풀.
4DC 전압 억제
5전기 연결 옵션 8개
6.AC & DC 조명 (CSA 승인 전자기 및 조명).
7- 내부로 닦은 것
8- 쉽게 접근 할 수 있는 장착 볼트
9. 방수 (NEMA 4를 충족, 일부 모델에서 IP67까지)
10- 폭발 방지
11CSA 승인

장착 패턴: NFPA D03, CETOP 3, NG 6
장착 인터페이스: DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03

밸브 스케마적 기호는 NFPA/ANSI 표준에 따라, P에서 A로 흐름을 제공하는 경우
전원을 공급하는 전자기 A. 노트 운영자 # 008 및 # 009 스풀의 역면. 설치 참조
세부 정보: DIN 표준에 따라 구성 (A 포트, B 포트에 대한 B 코일)
코드 밸브 D1VHW***.

밸브 무게:
단일 솔레노이드 1.36 kg (3.0 lbs)

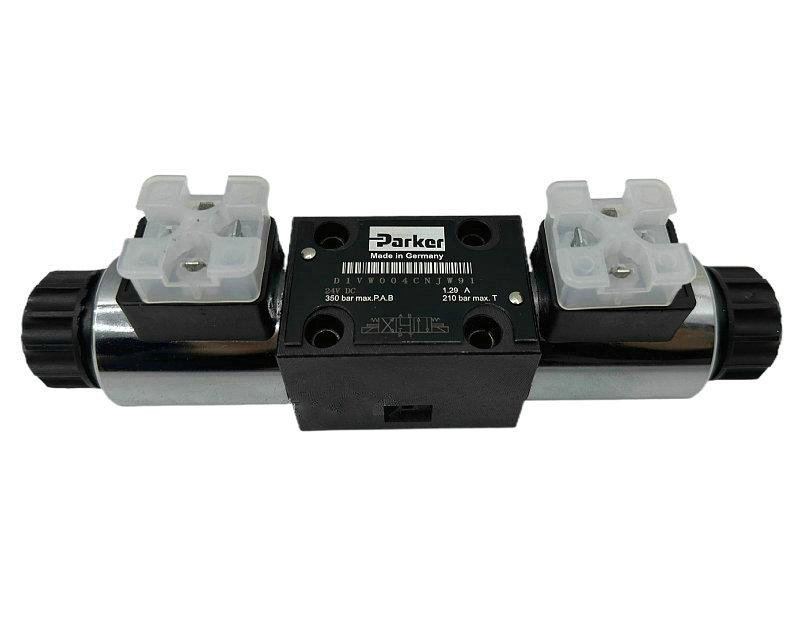

이중 솔레노이드 1.6kg (3.5파운드)
표준 볼트 키트: BK209
메트릭 볼트 키트: BKM209

포유류 키트:
니트릴 SKD1VWN91
플루오르 탄소 SKD1VWV91

표준 압력:
103.5 바 (1500 PSI) AC
207 Bar (3000 PSI) DC
H* 고압, AC만 207 Bar (3000 PSI)
