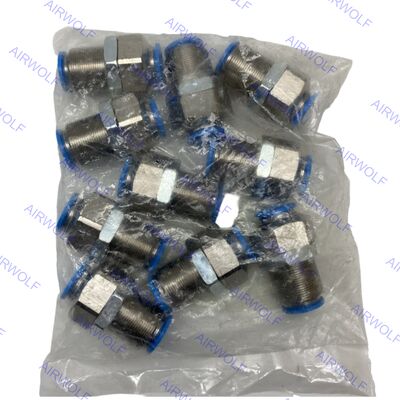

QSS-12 QSS-12-20 QSS-4-F QSS-6-F 페스토 QSS 시리즈 푸시 인 피팅

QSS-12 QSS-12-20 QSS-4-F QSS-6-F Festo QSS Series Push-in Fitting

제품 상세 정보:

원래 장소:	독일, 중국
브랜드 이름:	Festo, AIRWOLF or OEM
모델 번호:	QSS-12, QSS-12-20, QSS-4-F, QSS-6-F

결제 및 배송 조건:

최소 주문 수량:	1개
가격:	0-1USD
포장 세부 사항:	상자, 종이팩, 팔레트, 비닐봉지
배달 시간:	1-7 근무일
지불 조건:	T/T, 웨스턴 유니온, 페이팔
공급 능력:	1주일에 5000 PC

접촉

상세 제품 설명

품목 코드:	QSS-12, QSS-12-20, QSS-4-F, QSS-6-F	하우징 재질:	양극 산화 알루미늄, 니켈 도금 황동, PBT
튜빙 씰 재질:	NBR	작동 압력:	-0.95~14bar(물: 최대 50°C에서 최대 0.6MPa)
작동 온도 범위:	-10~+80C	공기 결합, 공항 1:	튜브 외경: 4mm, 6mm, 12mm
공기 결합, 공항 2:	튜브 외경: 4mm, 6mm, 12mm	작동 매체:	ISO 8573-1:2010 [7:-:-]에 따른 압축 공기, 물(액체, 얼음 없음)
강조하다:	Festo QSS 펌프 펌프 , QSS 시리즈 튜브 장착 , 공기 QSS 부착 커넥터

QSS-12 QSS-12-20 QSS-4-F QSS-6-F 페스토 QSS 시리즈 푸시 인 피팅

페스토의 공기 부품 생태계 내에서 QSS 시리즈는 압축 공기 네트워크를 구축하고 배포하는 데 기본적이고 다재다능한 연결 솔루션으로 사용됩니다.그 주된 응용 분야는 산업 자동화 시스템입니다., 로봇, 포장 기계 및 재료 처리 장비에서 안정적이고 누출이 없는 튜브 연결이 중요합니다.방벽 설계는 패널을 통해 낮은 프로필 연결을 만드는 데 특히 유용합니다., 벽 또는 기계 프레임, 엄격한 공간 제한 또는 청결 요구 사항의 시스템에 이상적입니다.이것은 QSS 시리즈를 건설을 필요로하는 엔지니어와 기술자에게 필수적인 구성 요소로 배치합니다., 다양한 산업 환경에서 효율적이고 안정적으로 공기 회로를 유지하거나 수정합니다.

주문 코드:

항목 코드	포트 연결1	포트 연결2	제1부	포장량
QSS-12	튜브 OD: 12mm	튜브 OD: 12mm	153161	10
QSS-12-20	튜브 OD: 12mm	튜브 OD: 12mm	130792	20
QSS-4-F	튜브 OD: 4mm	튜브 OD: 4mm	193950	10
QSS-6-F	튜브 OD: 6mm	튜브 OD: 6mm	193951	10

데이터 시트:

일반 기술 데이터 Metric 및 G 남성 실
공기 연결, 포트 1	남성 실 M5	남성 실 G1/8	수컷 가닥 G1/4	남성 실 G3/8	수컷 가닥 G1/2	수컷 실 G3/4
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	밀폐 반지
명목 토크	1.2 Nm	5.4 Nm	9Nm	15.5 Nm	26Nm	20Nm
명목 튼튼 모멘트의 허용량	± 20%
명목 규모	1.8... 2.4mm	2.6... 6mm	3.1... 8.5mm	4.2... 11mm	6.4... 13mm	20mm
튜브 삽입 깊이 1)	14.9... 17mm	14.9... 20.7mm	17... 23.4mm	18.1... 24.8mm	23.3... 24.8mm	270.54mm
제품 무게	8... 13g	7.7... 31g	13... 48g	20... 97g	33... 158g	91.2g

1) 표시된 튜브 삽입 깊이는 기준 값이며 유형에 따라 약간 다를 수 있습니다.

일반 기술 데이터 ∼ 수컷 R 가닥
공기 연결, 포트 1	수컷 실 R1/8	수컷 실 R1/4	수컷 실 R3/8	수컷 실 R1/2
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	코팅
명목 규모	2.4... 6mm	2.8... 8.5mm	4.2... 11mm	6.3... 13mm
튜브 삽입 깊이 1)	11.6... 20.7mm	11.9... 23.4mm	17... 24.8mm	20.2... 24.8mm

1) 표시된 튜브 삽입 깊이는 기준 값이며 유형에 따라 약간 다를 수 있습니다.

일반 기술 데이터 √ 여성 G 가닥
공기 연결, 포트 1	여성 가닥 G1/8	여성 실 G1/4	여성 가닥 G3/8	여성 가닥 G1/2
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	코팅
명목 규모	2.8... 7mm	3... 11mm	5... 11mm	11... 15mm

일반 기술 데이터 ‧ 튀기 수갑
공기 연결, 포트 1	눌러 넣는 수갑 Ø 4mm	눌러 넣는 수갑 Ø 6mm	눌러 넣는 수갑 Ø 8mm	눌러 넣는 수갑 Ø 10mm	눌러 넣는 수갑 Ø 12mm	눌러 넣는 수갑 Ø 16mm
디자인	밀고 당기는 원리
장착 위치	선택적
명목 규모	2.5mm	2.3... 4mm	2.3... 6mm	3.8... 7.5mm	3.7... 9mm	7.8... 11mm

공기 연결, 포트 1	튜브 외부 지름 4mm	6mm의 외부 지름의 튜브용	튜브 외부 지름 8mm	튜브 외부 지름 10mm	튜브 외부 지름 12mm	16mm의 튜브 외부 지름
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	∙					코팅
명목 규모	20.8mm	2.8...40.3mm	2.8...7mm	4.3...9mm	6.2...11mm	13mm

공기 연결, 포트 2	튜브의 외부 지름 4mm	6mm의 외부 지름의 튜브용	8mm의 외부 지름의 튜브용	튜브의 외부 지름 10mm	튜브 외부 지름 12mm	16mm의 외부 지름의 튜브용	튜브 외부 지름 22mm
튜브 삽입 깊이 1)	14.9mm	17mm	18.2mm	20.7mm	23.3mm	24.8mm	270.54mm

1) 표시된 튜브 삽입 깊이는 기준 값이며 유형에 따라 약간 다를 수 있습니다.

운영 및 환경 조건:

작동 압력 전체 온도 범위	-0.95... 6 바
온도에 의존하는 작동 압력	-0.95... 14 바
작동 압력에 관한 참고	물: 최대 50°C에서 최대 0.6 MPa
작동 매개체	ISO 8573-1:2010에 따른 압축 공기 [7:-:-] 물 (액성, 얼음 없는)
운용 및 파일럿 매체에 관한 참고	윤활동 가능 물: G 실은 추가 액세서리로 OL 타입의 밀폐 반지만 사용할 수 있습니다
실내 온도	-10... 80°C
부식 저항성 CRC 1급	1 - 낮은 부식 스트레스
해상 분류	인증서 참조

1) 더 많은 정보 www.festo.com/x/topic/kbk

소재:

물체 가옥	안오디제 알루미늄, 구리, 니켈, PBT
물질 방출 고리	POM
방출 고리의 색상	파란색
소재 튜브 밀폐	NBR
소재 튜브 클램프 부품	고연금 스테인레스 스틸
재료에 관한 참고	RoHS 준수
재료 견과류	금속, 금속, 금속, 금속
소재로 된 홀 볼트	금속, 금속, 금속, 금속
청정실 적합성, ISO 1464414 (1) 에 따라 측정	ISO 14644-1에 따르면 클래스 4정형적으로 설치된 요소, ISO 14644-1에 따라 의미있는 평가가 불가능하다

1) 푸시 인 수갑 QSH 및 블랜킹 플러그 QSC-...H에 대해 ISO 14644-1 (정적 설치 된 부품) 에 따라 의미있는 평가가 불가능합니다.

차원:

QSS-12 QSS-12-20 QSS-4-F QSS-6-F 페스토 QSS 시리즈 푸시 인 피팅
