Name: QSS-4 QSS-4-100 QSS-6 QSS-6-100 페스토 QSS 시리즈 푸시 인 방벽 커넥터
Brand: Airwolf Automation
SKU: QSS-4, QSS-4-100, QSS-6, QSS-6-100
Price: 1 USD
Availability: InStock

홈 제품 소개 공 압 튜브 피팅

QSS-4 QSS-4-100 QSS-6 QSS-6-100 페스토 QSS 시리즈 푸시 인 방벽 커넥터

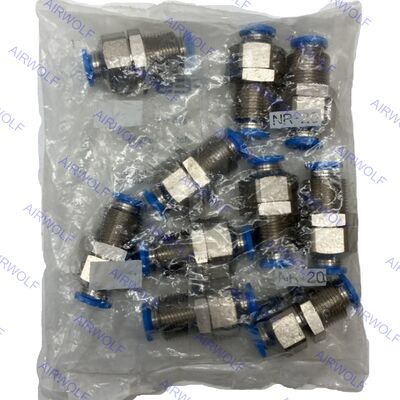

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS Series Push-in bulkhead connector

제품 상세 정보:

원래 장소:	독일, 중국
브랜드 이름:	Festo, AIRWOLF or OEM
모델 번호:	QSS-4, QSS-4-100, QSS-6, QSS-6-100

결제 및 배송 조건:

최소 주문 수량:	1개
가격:	0-1USD
포장 세부 사항:	상자, 종이팩, 팔레트, 비닐봉지
배달 시간:	1-7 근무일
지불 조건:	T/T, 웨스턴 유니온, 페이팔
공급 능력:	1주일에 5000 PC

접촉

상세 제품 설명

품목 코드:	QSS-4, QSS-4-100, QSS-6, QSS-6-100	하우징 재료:	양극 산화 알루미늄, 니켈 도금 황동, PBT
튜빙 씰 재질:	NBR	작동 압력:	-0.95~14bar(물: 최대 50°C에서 최대 0.6MPa)
작동 온도 범위:	-10~+80℃	공기 결합, 공항 1:	튜브 외경: 4mm, 6mm
공기 결합, 공항 2:	튜브 외경: 4mm, 6mm	작동 매체:	ISO 8573-1:2010 [7:-:-]에 따른 압축 공기, 물(액체, 얼음 없음)
강조하다:	Festo QSS 밀착장치 , QSS 시리즈의 공기 튜브 피팅 , QSS-100 밀기용 픽업 피팅

QSS-4 QSS-4-100 QSS-6 QSS-6-100 Festo QSS 시리즈 푸시인 벌크헤드 커넥터

Festo QSS 시리즈는 공압 및 유체 시스템에서 튜브 간 연결을 안전하게 생성하도록 설계된 직선 푸시인 벌크헤드 커넥터로 구성됩니다. 광범위한 Quick Star(QS) 제품군의 일부로 1000가지 이상의 표준 및 기능 피팅을 제공하여 유연성을 극대화합니다. 이러한 고품질 커넥터는 주로 견고한 니켈 도금 황동으로 제작되어 뛰어난 내식성과 내구성을 제공합니다. 이 시리즈에는 다양한 튜브 외경을 수용할 수 있는 다양한 공칭 크기(예: 6mm, 8mm, 10mm, 12mm)가 포함되어 있으며 일부 변형에는 추가 보호를 위해 양극 산화 처리된 알루미늄 하우징이 특징입니다. 이 디자인에는 파란색 POM(폴리옥시메틸렌) 릴리스 링이 포함되어 있어 도구 없이 쉽게 튜브를 삽입하고 제거할 수 있습니다.

주문 코드:

품목 코드	포트 연결1	포트 연결2	부품번호	포장 수량
QSS-4	튜브 외경: 4mm	튜브 외경: 4mm	153157	10
QSS-4-100	튜브 외경: 4mm	튜브 외경: 4mm	130788	100
QSS-6	튜브 외경: 6mm	튜브 외경: 6mm	153158	10
QSS-6-100	튜브 외경: 6mm	튜브 외경: 6mm	130789	100

데이터시트:

일반 기술 데이터 – 미터법 및 G 수나사
공압 연결, 포트 1	수나사 M5	수나사 G1/8	수나사 G1/4	수나사 G3/8	수나사 G1/2	수나사 G3/4
설계	푸시풀 원리
장착 위치	선택 과목
나사형 플러그의 씰 유형	씰링 링
공칭 토크	1.2Nm	5.4Nm	9Nm	15.5Nm	26Nm	20Nm
공칭 조임 토크에 대한 허용 오차	± 20%
공칭 크기	1.8 ... 2.4mm	2.6 ... 6mm	3.1 ... 8.5mm	4.2 ... 11mm	6.4 ... 13mm	20mm
튜브 삽입 깊이 1)	14.9 ... 17mm	14.9 ... 20.7mm	17 ... 23.4mm	18.1 ... 24.8mm	23.3 ... 24.8mm	27.54mm
제품 무게	8 ... 13g	7.7 ... 31g	13 ... 48g	20 ... 97g	33 ... 158g	91.2g

1) 표시된 튜브 삽입 깊이는 참고값이며 기종에 따라 다소 차이가 있을 수 있습니다.

일반 기술 데이터 - 수나사 R 나사
공압 연결, 포트 1	수나사 R1/8	수나사 R1/4	수나사 R3/8	수나사 R1/2
설계	푸시풀 원리
장착 위치	선택 과목
나사형 플러그의 씰 유형	코팅
공칭 크기	2.4 ... 6mm	2.8 ... 8.5mm	4.2 ... 11mm	6.3 ... 13mm
튜브 삽입 깊이 ¹)	11.6 ... 20.7mm	11.9 ... 23.4mm	17 ... 24.8mm	20.2 ... 24.8mm

1) 표시된 튜브 삽입 깊이는 참고값이며 기종에 따라 다소 차이가 있을 수 있습니다.

일반 기술 데이터 – 암나사 G 나사
공압 연결, 포트 1	암나사 G1/8	암나사 G1/4	암나사 G3/8	암나사 G1/2
설계	푸시풀 원리
장착 위치	선택 과목
나사형 플러그의 씰 유형	코팅
공칭 크기	2.8 ... 7mm	3 ... 11mm	5 ... 11mm	11 ... 15mm

일반 기술 데이터 - 푸쉬인 슬리브
공압 연결, 포트 1	푸시인 슬리브 Ø 4 mm	푸시인 슬리브 Ø 6 mm	푸시인 슬리브 Ø 8 mm	푸시인 슬리브 Ø 10 mm	푸시인 슬리브 Ø 12 mm	푸시인 슬리브 Ø 16 mm
설계	푸시풀 원리
장착 위치	선택 과목
공칭 크기	2.5mm	2.3 ... 4mm	2.3 ... 6mm	3.8 ... 7.5mm	3.7 ... 9mm	7.8 ... 11mm

공압 연결, 포트 1	4 mm의 튜브 외경용	6mm 외경의 튜브용	8 mm의 튜브 외경용	10 mm의 튜브 외경용	12 mm의 튜브 외경용	16 mm의 튜브 외경용
설계	푸시풀 원리
장착 위치	선택 과목
나사형 플러그의 씰 유형	—					코팅
공칭 크기	2.8mm	2.8...4.3mm	2.8...7mm	4.3...9mm	6.2...11mm	13mm

공압 연결, 포트 2	외경 4 mm의 튜브용	6mm 외경의 튜브용	외경 8 mm의 튜브용	외경 10mm의 튜브용	12 mm의 튜브 외경용	외경 16 mm의 튜브용	22mm 외경의 튜브용
튜브 삽입 깊이 1)	14.9mm	17mm	18.2mm	20.7mm	23.3mm	24.8mm	27.54mm

1) 표시된 튜브 삽입 깊이는 참고값이며 기종에 따라 다소 차이가 있을 수 있습니다.

작동 및 환경 조건:

작동 압력 전체 온도 범위	-0.95 ... 6바
온도에 따른 작동 압력	-0.95 ... 14bar
작동 압력에 대한 참고 사항	물: 최대. 최대 0.6MPa 50°C
작동 매체	ISO 8573-1:2010 [7:-:-]에 따른 압축 공기 물(액체, 얼음이 없음)
작동 및 파일럿 매체에 대한 참고 사항	윤활 작동 가능 물: 추가 액세서리로 씰링 링 유형 OL을 사용하는 경우에만 G 스레드 가능
주변 온도	-10 ... 80°C
내식성 등급 CRC 1)	1 - 낮은 부식 응력
해양 분류	인증서 보기

1) 추가 정보 www.festo.com/x/topic/kbk

재료:

재료 하우징	양극 산화 알루미늄, 황동, 니켈 도금, PBT
재료 방출 링	포엠
릴리스 링의 색상	파란색
재료 튜브 씰	NBR
재료 튜브 클램프 구성 요소	고합금 스테인리스강
재료에 대한 참고 사항	RoHS 준수
재질 너트	니켈 도금 황동
재질 중공 볼트	니켈 도금 황동
ISO 1464414에 따라 측정된 클린룸 적합성 1)	ISO 14644-1에 따른 클래스 4 정적으로 설치된 요소, ISO 14644-1에 따른 의미 있는 평가 불가능

1) 푸시인 슬리브 QSH 및 블랭킹 플러그 QSC-...H의 경우 ISO 14644-1에 따라 의미 있는 평가가 불가능합니다(정적으로 설치된 구성 요소).

치수:

QSS-4 QSS-4-100 QSS-6 QSS-6-100 페스토 QSS 시리즈 푸시 인 방벽 커넥터

품질 기준:

제품에 대한 회사는 새 원본 제품, 중고 및 리퍼브 제품이 없거나 보상 가능한 10을 남기고 전액을 반환하지만 구매자는 모델 오류 구매로 인해 반품에 대해 책임을 지지 않습니다. 회사의 다른 제품 판매는 선적 품질 보증 날짜로부터 1년을 즐기며 원래 품질 표준에 따라 제품 문제가 있는 보증 기간 동안 제조업체의 확인 테스트가 필요하며 공급업체는 해결해야 하며 수요 측면은 보관, 사용, 유지 관리 불량으로 인해 품질이 낮은 제품으로 인해 이의를 제기하지 않습니다.

샘플:

제품을 맞춤화하기 위해 샘플을 보낼 수 있습니다. 많은 엔지니어가 도움을 드릴 수 있습니다. 내 제품을 원하지만 그것이 원하는 것인지 확실하지 않아 나에게 샘플을 요청하면 무료로 제공됩니다.

판매 후 서비스:

우리는 제품 소개, 장착, 디버깅, 기술 지원 등과 같은 일련의 판매 후 서비스를 제공할 수 있습니다.

경쟁 우위:

우리의 제품 특징:	우리의 서비스 보증:
1) 경쟁력 있는 가격	1) 신속한 답변 (24시간 이내 답변)
2) 좋은 품질	2) 무료 샘플(배송비는 고객 부담)
3) 전문 포장	4) 1년 보증
4) 고객의 지시에 따라 생산	5) 제작 과정에서 사진/동영상이 제공됩니다.
5) 배송 지연 없음	6) 선적검사를 하고, 선적 전 선적 사진을 보낸다.
