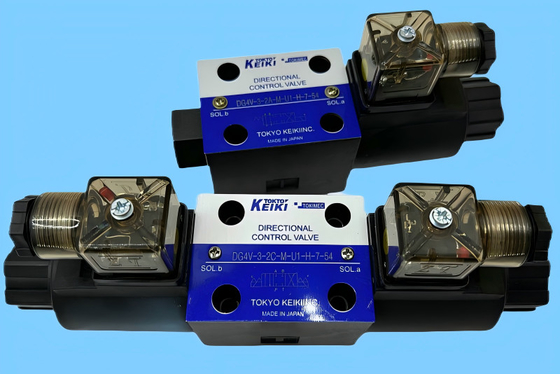

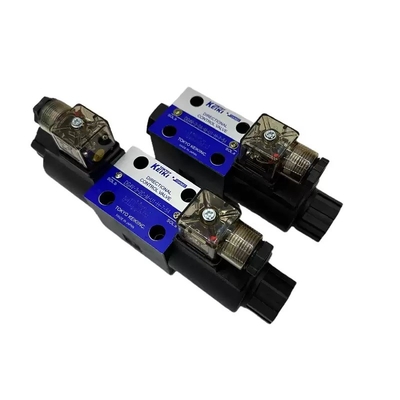

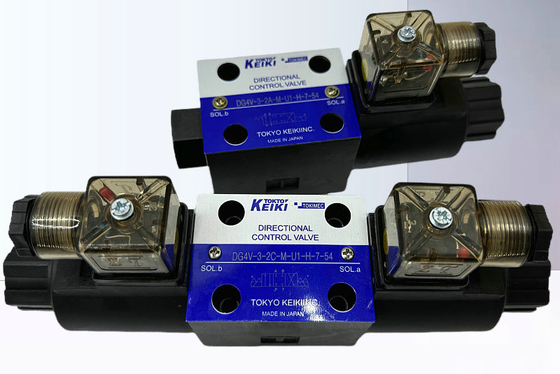

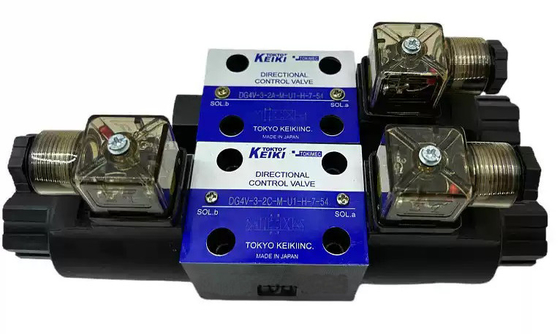

도쿄 KEIKI 도키메크 소레노이드 작동 방향 제어 밸브 DG4V-3

Tokyo KEIKI TOKIMEC Solenoid Operated Directional Control Valves DG4V-3

제품 상세 정보:

원래 장소:	일본
브랜드 이름:	TOKIMEC
모델 번호:	DG4V-3-2A DG4V-3-2N DG4V-3-2C DG4V-3-6C DG4V-3-8C DG4V-5

결제 및 배송 조건:

최소 주문 수량:	1
가격:	45-168USD
포장 세부 사항:	폴리 백, 상자, 상자, 팔레트
배달 시간:	3-12근무일
지불 조건:	전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력:	1주일에 500 Pcs

접촉

상세 제품 설명

최대 압력:	35Mpa	허용되는 탱크 포트 역압:	20. 6MPa
코일 형태:	D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V	종결:	DG: DIN43650 DL: 리드선(2)
절연류:	H 180°C	전압:	90 %V 가량 전압
전력 소비:	DC 28-31W AC: 19-26W	유체-온도:	-40~120℃
강조하다:	소레노이드 작동 방향 제어 밸브 , 수압 전자기 방향 제어 밸브 , 솔레노이드 방향 제어 밸브

도쿄 KEIKI TOKIMEC 소레노이드 작동 방향 제어 밸브 DG4V-3

모델:

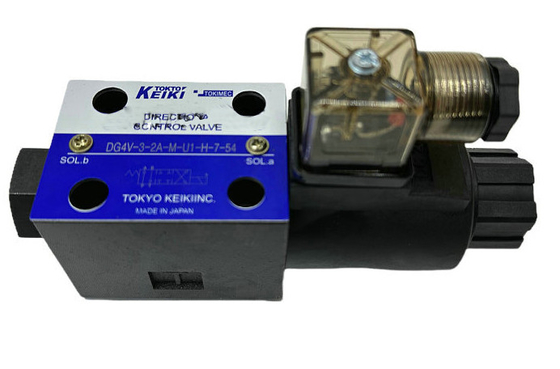

DG4V-3-2A

DG4V-3-2N

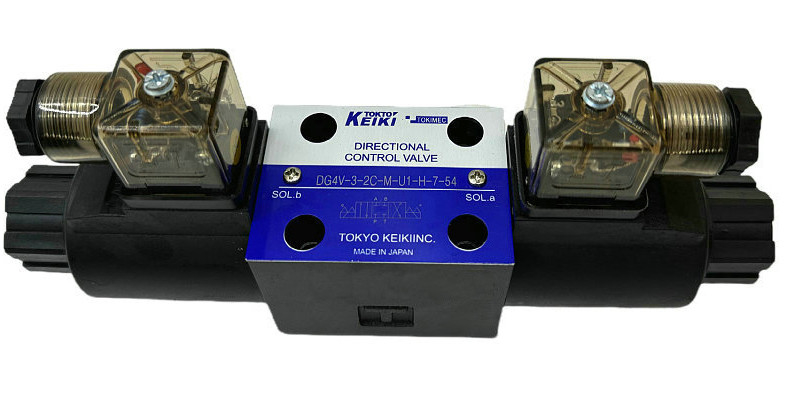

DG4V-3-2C

DG4V-3-6C

DG4V-3-8C

DG4V-5

모델 코드	최대 작업 압력 MPa	최대 흐름 L/분	허용되는 탱크 포트 역압 MPa	최대 전환 주파수 (cls/min)			무게 kg
				AC	DC	AC/DC 변환	단일 소레노이드		이중 소레노이드
DG4V-3	35	"압류 특성" 참조	20. 6	300	300	120	AC	DC	AC	DC
							1.5	1. 6	1.8	2.0

최대 작업 압력: 35MPa

허용되는 탱크 포트 역압: 20.6MPa

전력 소비: DC 28-31W AC: 19-26W

단열급: H 180°C

전류 값과 전력 소모량은 온도 조건에 따라 달라집니다. 표에 표시된 값은 30°C에 기초합니다.

AC/DC 변환형에서는, AC 전원이 내장 직렬기로 DC 전극을 활성화하는 데 사용되며, bv pc 전극의 특징과 함께 제공됩니다.이것은 최대 흐름에 대 한 PE 소레노이드에 대 한 아이템이 필요하다는 것을 의미합니다..

위에 나열되지 않은 공급 전압에 대한 전자기에 대한 자세한 내용은 도쿄 케이키를 참조하십시오.

장착 방향

스프링이 없는 타입의 안전한 전환을 보장하기 위해

밸브, 스풀 축이 수평으로 고정 밸브.

다른 스풀/스프링에 대한 장착 자세 제한이 없습니다.

조정은.

소레노이드 전원화

항상 전극의 한쪽이 비전력 있는지 확인

반대쪽을 활성화하기 전에

그리고 스프링 오프셋 밸브, 소레노이드는 지속적으로

회로 전환 도중 전원을 공급.

소레노이드는 스풀이 정해진 위치로 돌아갈 수 있습니다.

스프링 힘에 의해. 스프링이 열리지 않는 밸브의 경우 스풀

릴렉션에 의해 전환 위치에서 유지됩니다 하지만

회로 전환을 보장, 전극에 전원을 공급해야합니다

0.1초 이상

T (탱크) 포트 파이프

허용되는 압력 이상 이상 이상 이상 압력 상승 방지

역압 등급은 T 포트에서 생성됩니다.

습한 armature 유형이므로 밸브가 항상 채워져 있는지 확인

기름으로

2방향 및 3방향으로 밸브를 사용

밸브는 네 가지로 설계되고 최대 흐름은 제한됩니다.

2방향 또는 3방향 밸브로 사용 합니다.

세부사항

장시간 소전자 전원화

주의를 기울여야 합니다 소레노이드의 긴 기간

높은 압력에서 에너지가 스풀을 붙게 만들 수 있으며

오작동 전환

급증 압력으로 인한 장애

급증하기 쉬운 탱크 라인의 흐름을 결합하는 것을 피하십시오

압력. T 포트에서의 급증 압력은 스풀로 이어질 수 있습니다.

고장. 스프링이 열리지 않는 밸브가 없습니다

전력 제거 시 이러한 장애에 민감합니다.

수동 조작

수동 전환하려면 수동 오버라이드 핀을 누르십시오.

높은 등으로 가동 힘이 증가한다는 것을 알고

압력 (그라프를 참조)

1 수압 액체

생략: 미네랄 오일 기반 액체, 물 글리콜 기반 액체

F3: 포스파트 에스테르

2 소레노이드 작동 방향 제어 밸브 (고스켓 장착)

젖은 아마투어 타입

3 장착 크기:31S0 4401-03

5 스풀/프링 배열

A: 스프링 오프셋, A 타입 (2 위치, 단일 전자기)

B: 스프링 오프셋, B 타입 (2 위치, 단일 전자기)

C: 스프링 중심형 (3 위치, 이중 전자기)

N: 스프링이 없는 타입 (2 위치, 이중 전동기)

6 소레노이드 조립 장치 구성 (프링 세트 A 및 E 유형)

생략: 표준 (전력: P에서 B, A에서 T)

L: 왼손으로 구성 (전력: P에서 A, B에서 T)

7 전기 배선 시스템

P: 플러그인 전자기, 송수관 상자, G 1/2

U: DIN43650 커넥터, Pg.11

KU: 비행 선 (표준 선 길이 350mm,

DC 12V, 24V만)

8 전기 용품

제외: 액세서리 (전기 전선 P, KU) 가 없습니다.

연결 장치가 없는 경우 (전기 배선 U)

1: 부속품이 없는 커넥터 (전기 배선 U)

2: 가시광선 (AC 표준)

4: 전압압제 (전기 배선 KU, 느린 소전지 소전지)

7: 표시등과 전압 억제기 (DC 표준)

9: ADC 전자기 직렬기 (고속 전자기 폐전), 표시등 및 전압 억제기

12:ADC 전자기 직렬기 (연속 전자기 폐전), 표시등 및 전압 억제기
