리언동 U GU 17-2#, 성위안 도로 1#, 치안코우 거리, 펑화 지구, 닝보 시, 저장 성, 중국 | airwolf@flyautomatic.com |
원래 장소: | 중국 |
브랜드 이름: | FLY |
인증: | CE |

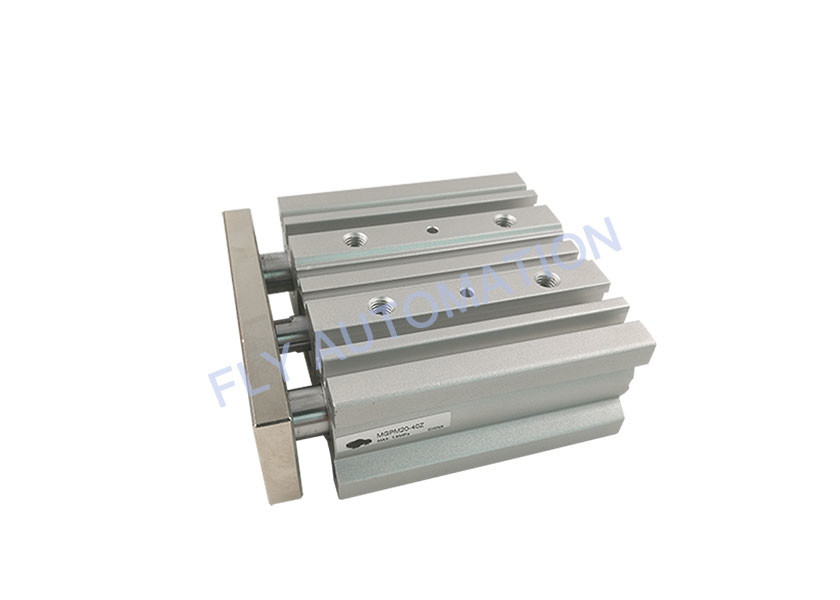

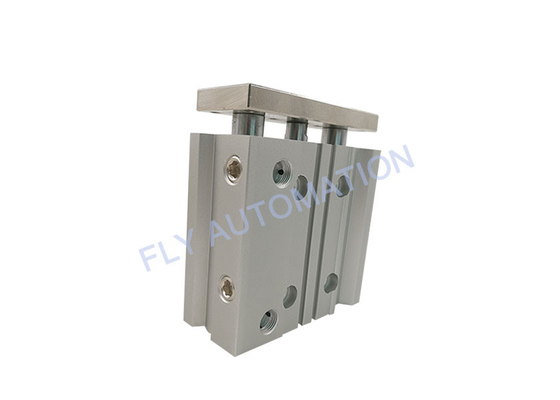

모델 번호: | MGPM20-40Z |
최소 주문 수량: | 1 PC |
---|---|
가격: | Negotiation |

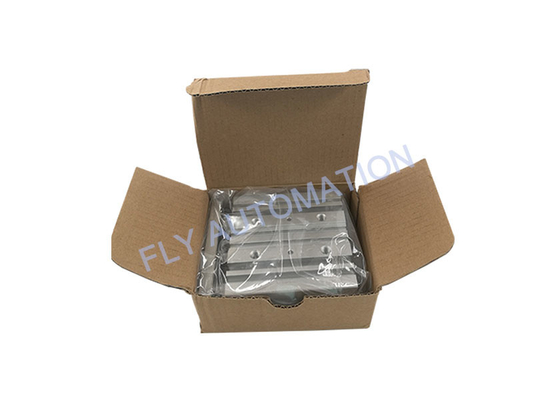

포장 세부 사항: | 플라스틱 백, 박스, 통, 팔레트 또는 요구조건이 고객으로서 있습니다 |
배달 시간: | 1-7 작업 일수 |
지불 조건: | 웨스턴 유니온, T/T, L/C, 페이팔, 신용 카드 |
공급 능력: | 10 근무일 당 1000개 부분 |
활동: | 이중 작동 | 유체: | 공기 |
---|---|---|---|
보증 내압력: | 1.5 MPa | 최대 작동 압력: | 1.0 mpa |
에워싸고 유동적인 온도: | -10 내지 60' C (어떤 동결) | 주유: | 논 루브 |
하이 라이트: | MGPM20-40Z 공압 복동 실린더,SMC 공압 복동 실린더,MGPM20-40Z SMC 공기 실린더 |
명세서 | |||||
동작 | 복동 | ||||
체액 | 공기 | ||||
증거 압력 | 1.5MPa | ||||
최대작동 압력 | 1.0MPa | ||||
최소 작동 압력 | ø12, ø16 | 0.12MPa | |||
ø20~ø100 | 0.1MPa | ||||
주위 및 유체 온도 | -10~60℃(동결 없을 것) | ||||
피스톤 속도 | ø12 ~ ø63 | 50 ~ 500mm/s | |||
ø80, ø100 | 50 ~ 400mm/s | ||||
방석 | 양쪽 끝에 고무 범퍼 | ||||
매끄럽게 하기 | 무급유 | ||||
스트로크 길이 공차 |
+1.5mm 0 |
표준 스트로크 | |||||||
내경(mm) | 표준 스트로크(mm) | ||||||
12, 16 | 10, 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250 | ||||||
20, 25 | 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 | ||||||
32 ~ 100 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 |
설치
경고
1. 절대로 플레이트와 본체 사이에 손이나 손가락을 넣지 마십시오.공기를 가할 때 실린더 몸체와 플레이트 사이의 틈에 손이나 손가락이 끼지 않도록 각별히 주의하십시오.
주의
1. 피스톤 속도 범위 내에서 실린더를 사용하십시오.
이 실린더에는 오리피스가 설정되어 있지만 스피드 컨트롤러를 사용하지 않으면 피스톤 속도가 작동 범위를 초과하는 경우가 있습니다.사용 속도 범위 외에서 사용하면 실린더 파손 및 수명 단축의 원인이 됩니다.스피드 컨트롤러를 설치하여 속도를 조정하고 제한된 범위 내에서 실린더를 사용하십시오.
2. 수직으로 설치한 경우에는 동작 속도에 주의하여 주십시오.
제품을 수직방향으로 사용시 부하율이 크면 속도조절기의 제어속도(즉, 퀵 익스텐션)보다 동작 속도가 빨라질 수 있습니다.이러한 경우 이중 속도 컨트롤러를 사용하는 것이 좋습니다.
3. 피스톤 로드와 가이드 로드의 접동부에 흠집이나 흠집을 내지 마십시오.
씰 등이 파손되면 누출이나 오작동의 원인이 됩니다.
4. 본체와 플레이트의 취부면이 찌그러지거나 긁히지 않도록 하십시오.
부착면의 평탄도가 유지되지 않아 접동저항이 증가하는 경우가 있습니다.
5. 실린더 설치면의 평면도는 0.05mm 이하로 해 주십시오.
플레이트에 장착하는 워크 및 브라켓의 평면도가 적절하지 않으면 접동저항이 증가하는 경우가 있습니다.0.05 이하의 평탄도를 유지하기 어려운 경우에는 플레이트와 워크 설치면 사이에 얇은 심 링(사용자 준비)을 넣어 접동 저항이 높아지는 것을 방지해 주십시오.
