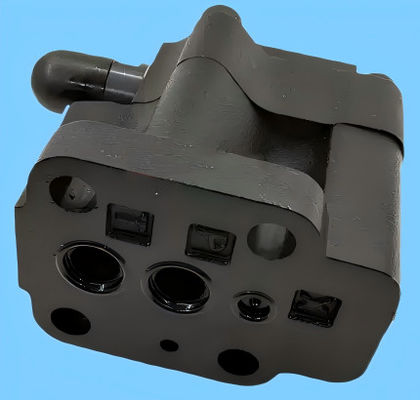

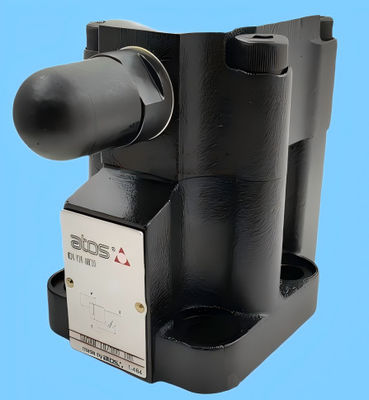

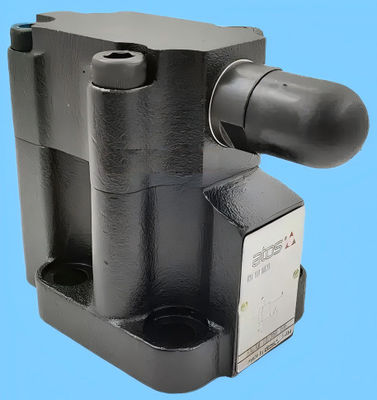

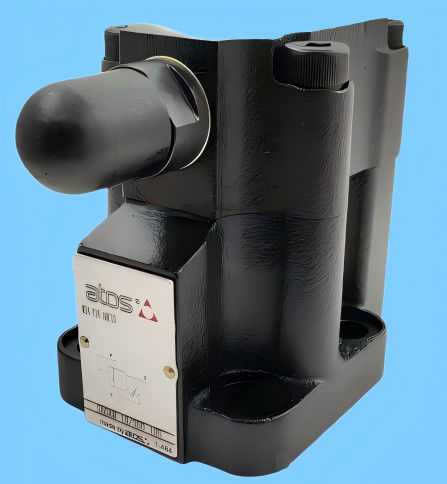

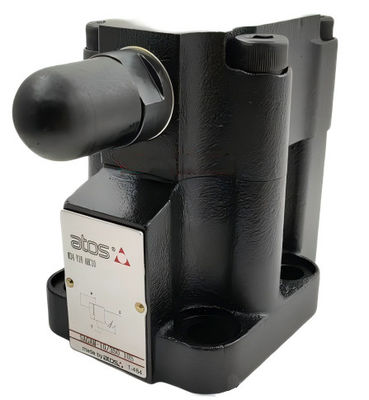

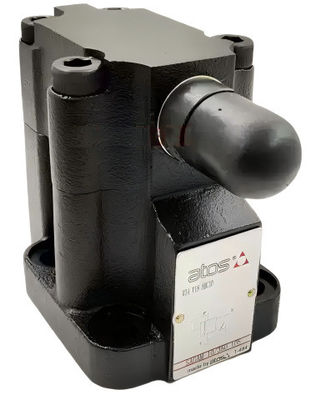

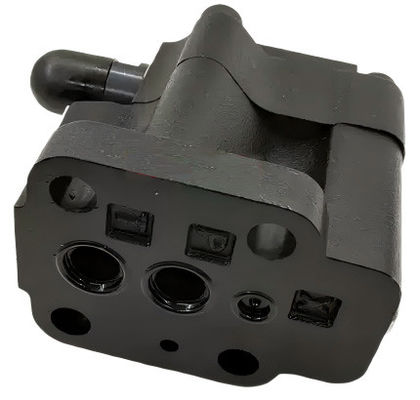

ATOS SAGAM DC24V ISO 6264 350 바 수압 압력 완화 밸브 SAGAM-10/350 10S SAGAM-20/50 10S

ATOS SAGAM DC24V ISO 6264 350 Bar Hydraulic Pressure Relief Valve SAGAM-10/350 10S SAGAM-20/50 10S

제품 상세 정보:

원래 장소:	이탈리아 중국
브랜드 이름:	ATOS
모델 번호:	SAGAM-10/350 10S SAGAM-10/50 10S SAGAM-20/100 10S SAGAM-10/210 10S SAGAM-20/350 10S SAGAM-20/50 10S

결제 및 배송 조건:

최소 주문 수량:	1
가격:	45-168USD
포장 세부 사항:	폴리 백, 상자, 상자, 팔레트
배달 시간:	3-12근무일
지불 조건:	전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력:	1주일에 500 Pcs

접촉

상세 제품 설명

최대 압력:	35Mpa	압력 범위 [bar:	1
코일 형태:	D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V	종결:	DG: DIN43650 DL: 리드선(2)
절연류:	H 180°C	공급 전압 허용 오차:	±10%
압력 설정:	50; 100; 210; 350 바	유체-온도:	-40~120℃
장착면:	ISO 4401 크기 10	보호 수준 DIN EN 60529:	IP65
강조하다:	DC 24v 수압 압력 완화 밸브 , 350bar 수압 압력 완화 밸브 , 수압 시스템용 압력 완화 밸브

ATOS SAGAM DC24V ISO 6264 350bar 압력 완화 밸브 SAGAM-10/350 10S SAGAM-20/50 10S

순서 코드:

SAGAM-10/350 10S

SAGAM-10/50 10S

SAGAM-20/100 10S

SAGAM-10/210 10S

SAGAM-20/350 10S

SAGAM-20/50 10S

SAGAM-10/100 10S

SAGAM-20/210 10S

SAGAM은 두 단계 압력 완화 밸브입니다

밸런스 된 팝펫으로, 오일 하이드로일릭 시스템에서 작동하도록 설계되었습니다.

두 단계, 하위판 장착 - ISO 6264 크기 10, 20 및 32

표준 버전에서는 주요 단계 2의 조종 압력 1은 뚜?? 4의 캡 3에 의해 보호 된 grub 나루를 통해 조절됩니다.

수동 바퀴 5에 의해 설정 설정 옵션 버전은 grub 나사 대신 요청에 따라 제공됩니다.

시계 방향으로 회전하면 압력이 증가합니다.

SAGAM에는 SDHE 파일럿이 장착될 수 있습니다.

환기를 위한 소레노이드 밸브 6

장착면: ISO 6264 크기 10, 20 및 32

최대 흐름: 200, 400 및 600 l/min

최대 압력 350bar까지

설정 압력: 50; 100; 210; 350 바

압력 범위 [바르]: 4+50; 6+100; 7+210; 8+350

DIN EN 60529: IP65에 따른 보호 수준

상대적 면세 요인: 100%

공급 전압 허용: 土10%

수력 특성:

밸브 모델	SAGAM-10	SAGAM-20	SAGAM-32
설정 [바]	50100; 210; 350
압력 범위 [바]	4+50; 6+100; 7+210; 8+350
최대 압력 [바]	포트 P,X= 350 포트 T,Y = 210 ( 파일럿 소레노이드 밸브 없이) 파일럿 소레노이드 밸브가 있는 버전에 대해서는 기술 표 SHE015 참조
최대 흐름 [/분]	200	400	600

주요 특성, 밀폐 및 액체 - 아래 표에 포함되지 않은 다른 액체에 대해서는 기술 사무실을 참조하십시오:

조립 위치	모든 위치
소판 표면 가공	거칠성 지수 Ra 0,4 - 평면성 비율 0,01/100 ((ISO 1101)
실내 온도	표준 실행 = -30C+ +70°C /PE 옵션 = -20°C+ +70°C /BT 옵션 = -40°C+ +70°C
밀폐, 권장 액체 온도	NBR 밀폐 (표준) = -20°C+ +80°C, HFC 수압 액체와 함께 = -20°C + 50°C FKM 밀폐 (/PE 옵션) = -20°C+ + 80°C HNBR 밀폐 (/BT 옵션) = -40°C+ + 60°C, HFC 수압 액체와 함께 = -40°C+ + 50°C
권장 점착성	15+100 mm2/s - 최대 허용 범위 2,8 + 500 mm/s
최대 액체 오염 수준	ISO4406 클래스 20/18/15 NAS1638 클래스 9, www.atos.com 또는 KTF 카탈로그에서 필터 섹션을 참조하십시오.
수압 액체	적절한 밀폐형	분류	참고 표준
미네랄 오일	NBR, FKM, HNBR	HL, HLP, HLPD, HVLP, HVLPD	DIN 51524
물 없이 불에 저항하는	FKM	HFDU, HFDR	ISO 12922
물과 불에 저항하는	NBR, HNBR	HFC	ISO 12922

코일 특성 (전압 환기 밸브가 있는 SAGAM의 경우):

단열계급	DC 코일의 H (180°C) 와 AC 코일의 F (155°C) 소전자 코일의 발생 표면 온도 때문에 유럽 표준 ENISO 13732-1 및 EN ISO 4413을 고려해야합니다.
보호 수준 DIN EN 60529	IP 65 (연착기 666,667, 669 올바르게 조립)
상대적 면세 요인	100%
공급 전압 및 주파수	전기 기능 참조
공급 전압 허용량	土10%
인증	cURus 북미 표준

소레노이드 밸브가 있는 SAGAM의 전기적 특징:
