| 리언동 Ｕ GU 17-2#, 성위안 도로 1#, 치안코우 거리, 펑화 지구, 닝보 시, 저장 성, 중국 | airwolf@flyautomatic.com |

|
| 원래 장소: | 독일, 중국 |
| 브랜드 이름: | Festo, AIRWOLF or OEM |
| 모델 번호: | QS-1/4-6, QS-1/4-6-100, QS-1/4-8, QS-1/4-8-50 |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | 0-1USD |
| 포장 세부 사항: | 상자, 종이팩, 팔레트, 비닐봉지 |
| 배달 시간: | 1-7 근무일 |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 1주일에 5000 PC |

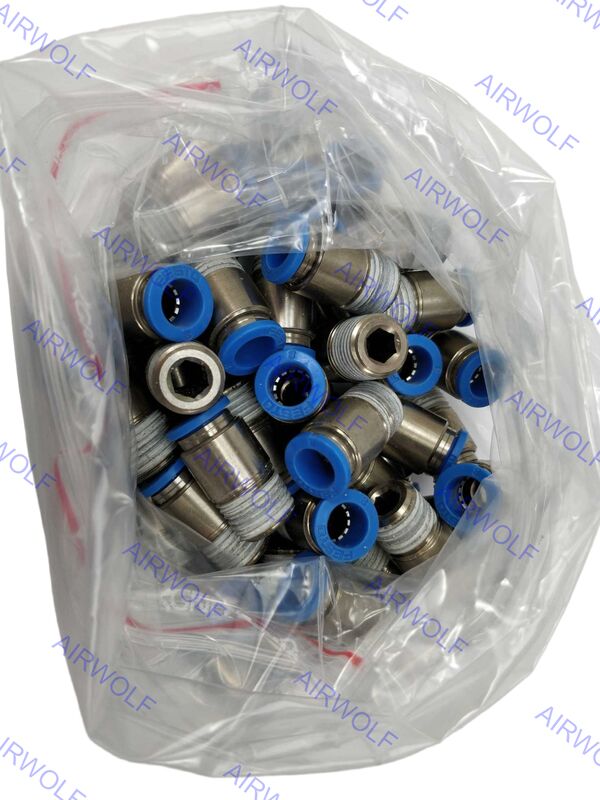

| 품목 코드: | QS-1/4-6, QS-1/4-6-100, QS-1/4-8, QS-1/4-8-50 | 하우징 재질: | 양극 산화 알루미늄, 니켈 도금 황동, PBT |
|---|---|---|---|
| 튜빙 씰 재질: | NBR | 작동 압력: | -0.95~14bar(물: 최대 50°C에서 최대 0.6MPa) |
| 작동 온도 범위: | -10~+80C | 공기 결합, 공항 1: | R1/4 |
| 공기 결합, 공항 2: | 튜브 외경: 6mm, 8mm | 작동 매체: | ISO 8573-1:2010 [7:-:-]에 따른 압축 공기, 물(액체, 얼음 없음) |
| 강조하다: | 페스토 QS 시리즈 푸시인 피팅,보증된 공기관 류장치,QS-1/4-6 튀기용 부착장 |
||
| 품목 코드 | 포트 연결1 | 포트 연결2 | 부품 번호 | 포장 수량 |
| QS-1/4-6 | 수나사 R1/4 | 튜브 외경: 6mm | 153003 | 10 |
| QS-1/4-6-100 | 수나사 R1/4 | 튜브 외경: 6mm | 130677 | 100 |
| QS-1/4-8 | 수나사 R1/4 | 튜브 외경: 8mm | 153005 | 10 |
| QS-1/4-8-50 | 수나사 R1/4 | 튜브 외경: 8mm | 130678 | 50 |
| 일반 기술 데이터 – 미터법 및 G 수나사 | ||||||
|---|---|---|---|---|---|---|
| 공압 연결, 포트 1 | 수나사 M5 | 수나사 G1/8 | 수나사 G1/4 | 수나사 G3/8 | 수나사 G1/2 | 수나사 G3/4 |
| 설계 | 푸시-풀 원리 | |||||
| 장착 위치 | 선택 사항 | |||||
| 나사 플러그의 씰 유형 | 씰링 링 | |||||
| 공칭 토크 | 1.2 Nm | 5.4 Nm | 9 Nm | 15.5 Nm | 26 Nm | 20 Nm |
| 공칭 조임 토크 허용 오차 | ± 20% | |||||
| 공칭 크기 | 1.8 ... 2.4 mm | 2.6 ... 6 mm | 3.1 ... 8.5 mm | 4.2 ... 11 mm | 6.4 ... 13 mm | 20 mm |
| 튜브 삽입 깊이 1) | 14.9 ... 17 mm | 14.9 ... 20.7 mm | 17 ... 23.4 mm | 18.1 ... 24.8 mm | 23.3 ... 24.8 mm | 27.54 mm |
| 제품 무게 | 8 ... 13 g | 7.7 ... 31 g | 13 ... 48 g | 20 ... 97 g | 33 ... 158 g | 91.2 g |
1) 표시된 튜브 삽입 깊이는 참조 값이며 유형에 따라 약간 다를 수 있습니다.
| 일반 기술 데이터 – 수나사 R | ||||
|---|---|---|---|---|
| 공압 연결, 포트 1 | 수나사 R1/8 | 수나사 R1/4 | 수나사 R3/8 | 수나사 R1/2 |
| 설계 | 푸시-풀 원리 | |||
| 장착 위치 | 선택 사항 | |||
| 나사 플러그의 씰 유형 | 코팅 | |||
| 공칭 크기 | 2.4 ... 6 mm | 2.8 ... 8.5 mm | 4.2 ... 11 mm | 6.3 ... 13 mm |
| 튜브 삽입 깊이 ¹) | 11.6 ... 20.7 mm | 11.9 ... 23.4 mm | 17 ... 24.8 mm | 20.2 ... 24.8 mm |
1) 표시된 튜브 삽입 깊이는 참조 값이며 유형에 따라 약간 다를 수 있습니다.
| 일반 기술 데이터 – 암나사 G | ||||
|---|---|---|---|---|
| 공압 연결, 포트 1 | 암나사 G1/8 | 암나사 G1/4 | 암나사 G3/8 | 암나사 G1/2 |
| 설계 | 푸시-풀 원리 | |||
| 장착 위치 | 선택 사항 | |||
| 나사 플러그의 씰 유형 | 코팅 | |||
| 공칭 크기 | 2.8 ... 7 mm | 3 ... 11 mm | 5 ... 11 mm | 11 ... 15 mm |
| 일반 기술 데이터 – 푸시인 슬리브 | ||||||
|---|---|---|---|---|---|---|
| 공압 연결, 포트 1 | 푸시인 슬리브 Ø 4 mm | 푸시인 슬리브 Ø 6 mm | 푸시인 슬리브 Ø 8 mm | 푸시인 슬리브 Ø 10 mm | 푸시인 슬리브 Ø 12 mm | 푸시인 슬리브 Ø 16 mm |
| 설계 | 푸시-풀 원리 | |||||
| 장착 위치 | 선택 사항 | |||||
| 공칭 크기 | 2.5 mm | 2.3 ... 4 mm | 2.3 ... 6 mm | 3.8 ... 7.5 mm | 3.7 ... 9 mm | 7.8 ... 11 mm |
| 공압 연결, 포트 1 | 4mm 튜브 외경용 | 6mm 튜브 외경용 | 8mm 튜브 외경용 | 10mm 튜브 외경용 | 12mm 튜브 외경용 | 16mm 튜브 외경용 |
|---|---|---|---|---|---|---|
| 설계 | 푸시-풀 원리 | |||||
| 장착 위치 | 선택 사항 | |||||
| 나사 플러그의 씰 유형 | — | 코팅 | ||||
| 공칭 크기 | 2.8mm | 2.8...4.3mm | 2.8...7mm | 4.3...9mm | 6.2...11mm | 13mm |
| 공압 연결, 포트 2 | 4mm 튜브 외경용 | 6mm 튜브 외경용 | 8mm 튜브 외경용 | 10mm 튜브 외경용 | 12mm 튜브 외경용 | 16mm 튜브 외경용 | 22mm 튜브 외경용 |
|---|---|---|---|---|---|---|---|
| 튜브 삽입 깊이 1) | 14.9 mm | 17 mm | 18.2 mm | 20.7 mm | 23.3 mm | 24.8 mm | 27.54 mm |
1) 표시된 튜브 삽입 깊이는 참조 값이며 유형에 따라 약간 다를 수 있습니다.
| 작동 압력 전체 온도 범위 | -0.95 ... 6 bar |
|---|---|
| 온도 의존적 작동 압력 | -0.95 ... 14 bar |
| 작동 압력 참고 사항 | 물: 최대 50°C에서 최대 0.6 MPa |
| 작동 매체 | ISO 8573-1:2010에 따른 압축 공기 [7:-:-] 물 (액체, 얼음 없음) |
| 작동 및 파일럿 매체 참고 사항 | 윤활 작동 가능 물: G-나사만 씰링 링 유형 OL을 추가 액세서리로 사용할 수 있습니다. |
| 주변 온도 | -10 ... 80°C |
| 내식성 등급 CRC 1) | 1 - 낮은 부식 응력 |
| 해양 분류 | 인증서 참조 |
1) 자세한 정보 www.festo.com/x/topic/kbk
| 하우징 재질 | 아노다이즈드 알루미늄, 황동, 니켈 도금, PBT |
|---|---|
| 해제 링 재질 | POM |
| 해제 링 색상 | 파란색 |
| 튜브 씰 재질 | NBR |
| 튜브 클램프 부품 재질 | 고합금 스테인리스강 |
| 재질 참고 사항 | RoHS 준수 |
| 너트 재질 | 니켈 도금 황동 |
| 중공 볼트 재질 | 니켈 도금 황동 |
| 클린룸 적합성, ISO 1464414 1)에 따라 측정 | ISO 14644-1에 따른 클래스 4 (정적으로 설치된 요소, ISO 14644-1에 따라 의미 있는 평가 불가) |
1) 푸시인 슬리브 QSH 및 블랭킹 플러그 QSC-...H의 경우, ISO 14644-1에 따라 의미 있는 평가가 불가능합니다 (정적으로 설치된 구성 요소).
당사의 제품은 새 정품이며 중고 또는 리퍼비시 제품이 아닙니다. 그렇지 않을 경우 보상해 드리며 전액 환불해 드립니다. 단, 구매자의 모델 선택 오류로 인한 반품은 책임지지 않습니다. 또한 당사에서 판매하는 제품은 출고일로부터 1년간 품질 보증을 받으며, 원 품질 표준에 따라 보증 기간 중 제품 문제가 발생하면 제조업체의 확인 테스트가 필요하며 공급업체에서 해결합니다. 수요 측의 보관, 사용, 유지 관리 불량으로 인한 품질 저하는 이의를 제기할 수 없습니다.
샘플을 보내 맞춤 제작할 수 있습니다. 저희는 많은 엔지니어가 도와드릴 수 있습니다. 제 제품을 원하지만 원하는 제품인지 확신이 서지 않는다면 샘플을 요청할 수 있습니다. 무료입니다.
제품 소개, 장착, 디버깅, 기술 지원 등 일련의 판매 후 서비스를 제공할 수 있습니다.
| 당사 제품 특징: | 당사 서비스 보증: |
|---|---|
| 1) 경쟁력 있는 가격 | 1) 신속한 응답 (24시간 이내 회신) |
| 2) 우수한 품질 | 2) 무료 샘플 (고객이 배송비 부담) |
| 3) 전문 포장 | 4) 1년 보증 |
| 4) 고객 지침에 따른 생산 | 5) 생산 중 사진/동영상 제공 가능 |
| 5) 지연 없는 배송 | 6) 선적 검사 및 선적 전 선적 사진 전송. |
