Name: QSL-1/2-12 QSL-1/2-12-20 QSL-1/2-10-50 QSL-1/2-16 QSL-1/2-16-20 Festo QSL 시리즈 L형 부착 장치
Brand: Airwolf Automation
SKU: QSL-1/2-12, QSL-1/2-12-20, QSL-1/2-10-50, QSL-1/2-16, QSL-1/2-16-20
Price: 1 USD
Availability: InStock

홈 제품 소개 공 압 튜브 피팅

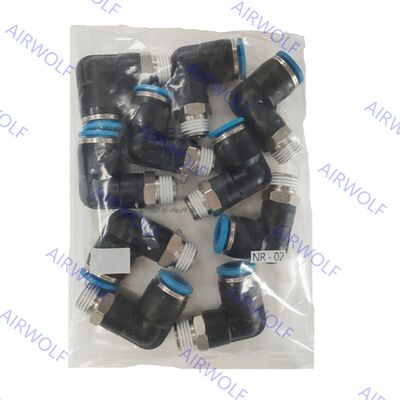

QSL-1/2-12 QSL-1/2-12-20 QSL-1/2-10-50 QSL-1/2-16 QSL-1/2-16-20 Festo QSL 시리즈 L형 부착 장치

QSL-1/2-12 QSL-1/2-12-20 QSL-1/2-10-50 QSL-1/2-16 QSL-1/2-16-20 Festo QSL Series L-shape Push-in Fitting

제품 상세 정보:

원래 장소:	독일, 중국
브랜드 이름:	Festo, AIRWOLF or OEM
모델 번호:	QSL-1/2-12, QSL-1/2-12-20, QSL-1/2-10-50, QSL-1/2-16, QSL-1/2-16-20

결제 및 배송 조건:

최소 주문 수량:	1개
가격:	0-1USD
포장 세부 사항:	상자, 종이팩, 팔레트, 비닐봉지
배달 시간:	1-7 근무일
지불 조건:	T/T, 웨스턴 유니온, 페이팔
공급 능력:	1주일에 5000 PC

접촉

상세 제품 설명

품목 코드:	QSL-1/2-12, QSL-1/2-12-20, QSL-1/2-10-50, QSL-1/2-16, QSL-1/2-16-20	하우징 재질:	양극 산화 알루미늄, 니켈 도금 황동, PBT
튜빙 씰 재질:	NBR	작동 압력:	-0.95~14bar(물: 최대 50°C에서 최대 0.6MPa)
작동 온도 범위:	-10~+80C	공기 결합, 공항 1:	R1/2
공기 결합, 공항 2:	튜브 외경: 10mm, 12mm, 16mm	작동 매체:	ISO 8573-1:2010 [7:-:-]에 따른 압축 공기, 물(액체, 얼음 없음)
강조하다:	Festo QSL L형 공기 장치 , 보증된 튜브 부착장 , Pneumatic L형 커넥터 QSL 시리즈

QSL-1/2-12 QSL-1/2-12-20 QSL-1/2-10-50 QSL-1/2-16 QSL-1/2-16-20 Festo QSL 시리즈 L형 부착 장치

Festo QSL 시리즈 L형 푸시 인 피팅은 공기 시스템에서 최대 설치 효율을 위해 설계되었습니다.도구 없는 튜브 연결 및 풀기90도 팔꿈치 모양은 좁은 공간에서 튜브를 노선하는 데 이상적입니다.그리고 주요 장점은 튜브에 스트레스를 받지 않고 최적의 정렬을 위해 조립 후 어떤 방향에도 바뀔 수 있다는 것입니다이 빠른 설치와 유연한 위치의 조합은 복잡한 기압 레이아웃을 단순화하고 전체 작업 흐름 생산성을 향상시키는 데 탁월한 선택이됩니다.

주문 코드:

항목 코드	포트 연결1	포트 연결2	제1부	포장량
QSL-1/2-12	수컷 실 R1/2	튜브 OD: 12mm	153054	1
QSL-1/2-12-20	수컷 실 R1/2	튜브 OD: 12mm	130738	20
QSL-1/2-10-50	수컷 실 R1/2	튜브 오디: 10mm	133192	50
QSL-1/2-16	수컷 실 R1/2	튜브 OD: 16mm	153055	1
QSL-1/2-16-20	수컷 실 R1/2	튜브 OD: 16mm	130739	20

데이터 시트:

일반 기술 데이터 Metric 및 G 남성 실
공기 연결, 포트 1	남성 실 M5	남성 실 G1/8	수컷 가닥 G1/4	남성 실 G3/8	수컷 가닥 G1/2	수컷 실 G3/4
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	밀폐 반지
명목 토크	1.2 Nm	5.4 Nm	9Nm	15.5 Nm	26Nm	20Nm
명목 튼튼 모멘트의 허용량	± 20%
명목 규모	1.8... 2.4mm	2.6... 6mm	3.1... 8.5mm	4.2... 11mm	6.4... 13mm	20mm
튜브 삽입 깊이 1)	14.9... 17mm	14.9... 20.7mm	17... 23.4mm	18.1... 24.8mm	23.3... 24.8mm	270.54mm
제품 무게	8... 13g	7.7... 31g	13... 48g	20... 97g	33... 158g	91.2g

1) 표시된 튜브 삽입 깊이는 기준 값이며 유형에 따라 약간 다를 수 있습니다.

일반 기술 데이터 ∼ 수컷 R 가닥
공기 연결, 포트 1	수컷 실 R1/8	수컷 실 R1/4	수컷 실 R3/8	수컷 실 R1/2
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	코팅
명목 규모	2.4... 6mm	2.8... 8.5mm	4.2... 11mm	6.3... 13mm
튜브 삽입 깊이 1)	11.6... 20.7mm	11.9... 23.4mm	17... 24.8mm	20.2... 24.8mm

1) 표시된 튜브 삽입 깊이는 기준 값이며 유형에 따라 약간 다를 수 있습니다.

일반 기술 데이터 √ 여성 G 가닥
공기 연결, 포트 1	여성 가닥 G1/8	여성 실 G1/4	여성 가닥 G3/8	여성 가닥 G1/2
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	코팅
명목 규모	2.8... 7mm	3... 11mm	5... 11mm	11... 15mm

일반 기술 데이터 ‧ 튀기 수갑
공기 연결, 포트 1	눌러 넣는 수갑 Ø 4mm	눌러 넣는 수갑 Ø 6mm	눌러 넣는 수갑 Ø 8mm	눌러 넣는 수갑 Ø 10mm	눌러 넣는 수갑 Ø 12mm	눌러 넣는 수갑 Ø 16mm
디자인	밀고 당기는 원리
장착 위치	선택적
명목 규모	2.5mm	2.3... 4mm	2.3... 6mm	3.8... 7.5mm	3.7... 9mm	7.8... 11mm

공기 연결, 포트 1	튜브 외부 지름 4mm	6mm의 외부 지름의 튜브용	튜브 외부 지름 8mm	튜브 외부 지름 10mm	튜브 외부 지름 12mm	16mm의 튜브 외부 지름
디자인	밀고 당기는 원리
장착 위치	선택적
스루프 플러그에 있는 밀폐의 종류	∙					코팅
명목 규모	20.8mm	2.8...40.3mm	2.8...7mm	4.3...9mm	6.2...11mm	13mm

공기 연결, 포트 2	튜브의 외부 지름 4mm	6mm의 외부 지름의 튜브용	8mm의 외부 지름의 튜브용	튜브의 외부 지름 10mm	튜브 외부 지름 12mm	16mm의 외부 지름의 튜브용	튜브 외부 지름 22mm
튜브 삽입 깊이 1)	14.9mm	17mm	18.2mm	20.7mm	23.3mm	24.8mm	270.54mm

1) 표시된 튜브 삽입 깊이는 기준 값이며 유형에 따라 약간 다를 수 있습니다.

운영 및 환경 조건:

작동 압력 전체 온도 범위	-0.95... 6 바
온도에 의존하는 작동 압력	-0.95... 14 바
작동 압력에 관한 참고	물: 최대 50°C에서 최대 0.6 MPa
작동 매개체	ISO 8573-1:2010에 따른 압축 공기 [7:-:-] 물 (액성, 얼음 없는)
운용 및 파일럿 매체에 관한 참고	윤활동 가능 물: G 실은 추가 액세서리로 OL 타입의 밀폐 반지만 사용할 수 있습니다
실내 온도	-10... 80°C
부식 저항성 CRC 1급	1 - 낮은 부식 스트레스
해상 분류	인증서 참조

1) 더 많은 정보 www.festo.com/x/topic/kbk

소재:

물체 가옥	안오디제 알루미늄, 구리, 니켈, PBT
물질 방출 고리	POM
방출 고리의 색상	파란색
소재 튜브 밀폐	NBR
소재 튜브 클램프 부품	고연금 스테인레스 스틸
재료에 관한 참고	RoHS 준수
재료 견과류	금속, 금속, 금속, 금속
소재로 된 홀 볼트	금속, 금속, 금속, 금속
청정실 적합성, ISO 1464414 (1) 에 따라 측정	ISO 14644-1에 따르면 클래스 4정형적으로 설치된 요소, ISO 14644-1에 따라 의미있는 평가가 불가능하다

1) 푸시 인 수갑 QSH 및 블랜킹 플러그 QSC-...H에 대해 ISO 14644-1 (정적 설치 된 부품) 에 따라 의미있는 평가가 불가능합니다.

차원:

QSL-1/2-12 QSL-1/2-12-20 QSL-1/2-10-50 QSL-1/2-16 QSL-1/2-16-20 Festo QSL 시리즈 L형 부착 장치
