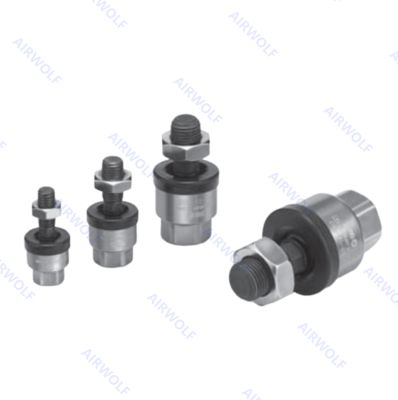

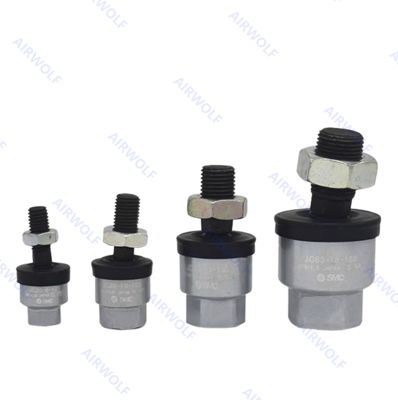

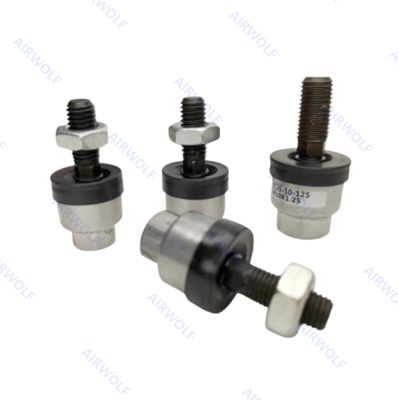

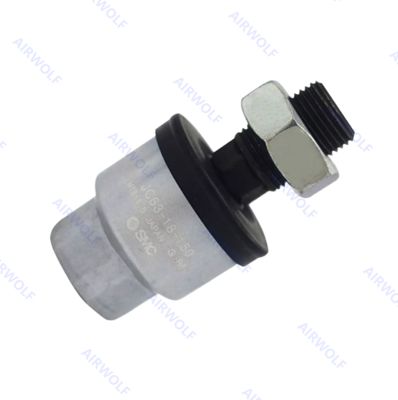

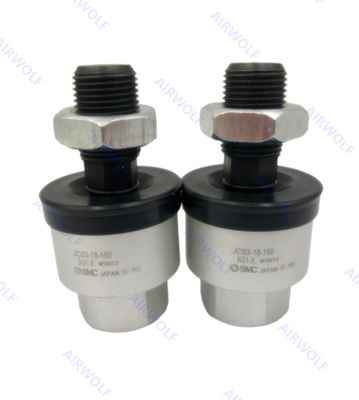

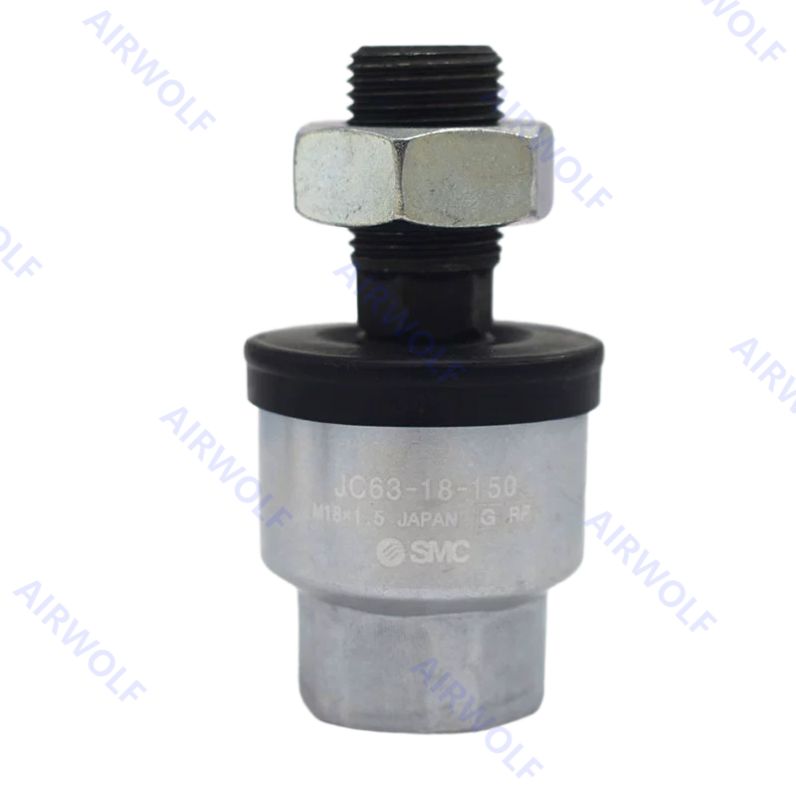

SMC 알루미늄 경량 플로팅 조인트 (공압 실린더용) 1Mpa JC20-8-100 JC40-12-150 JC20-8-125 JC40-12-175 JC25-10-150 JC40-14-150 JC30-10-125 JC50-16-150 JC32-10-100 JC63-16-200 JC40-12-125

플로팅 조인트는 실린더와 구동체 사이의 "중심 이탈" 또는 "평행 정확도 손실"을 흡수할 수 있습니다.

1. 로드의 수나사를 소켓 또는 케이스의 암나사에 조일 때, 바닥에 닿지 않도록 하십시오.
플로팅 조인트를 로드가 바닥에 닿은 상태로 사용하면 스터드가 플로팅할 수 없어 손상을 일으킬 수 있습니다. 암나사의 나사 조임 깊이는 치수를 참조하십시오. 일반적으로 로드가 바닥에 닿은 후 1~2바퀴 뒤로 돌리십시오.
2. 먼지 덮개가 스터드에 붙을 수 있습니다. 이 경우, 손가락으로 스터드 목 부분의 먼지 덮개를 움직이거나 스터드를 약간 좌우로 비틀어 먼지 덮개를 길들인 후 사용하십시오. 또한, 스터드와 소켓 또는 케이스를 구동체에 조일 때는 먼지 덮개를 제거한 상태에서 조이십시오. 먼지 덮개를 제거하지 않고 조이면 먼지 덮개가 손상될 수 있습니다.
3. 플로팅 조인트를 사용하여 실린더 로드를 구동체에 연결하려면, 나사산 크기에 적합한 토크를 가하여 고정하십시오. 또한, 작동 중 풀릴 위험이 있는 경우, 잠금 핀 또는 나사 접착제 사용과 같은 풀림 방지 조치를 취하십시오.
연결된 부분이 풀리면 구동체가 제어력을 잃거나 떨어져 장비 손상 또는 인명 피해를 초래할 수 있습니다.
4. 이 제품은 회전 조인트가 아닙니다. 따라서 회전 또는 회전 작동 응용 분야에 사용할 수 없습니다.
5. 구동체의 정지 시 플로팅 조인트에 충격력이 가해지지 않도록 실린더의 쿠션 메커니즘 또는 쇼크 업소버와 같은 완충 메커니즘을 반드시 사용하십시오. 완충 메커니즘이 없으면 과도한 충격력이 발생합니다.
결과적으로, 플로팅 조인트의 인장 압축력이 최대 수준을 초과할 수 있습니다.

주문 방법:

주문 코드:

데이터시트:

치수:
